Описание

Назначение. Стенд предназначен проведения для лабораторных и практических работ по изучению конструкции автоматических коробок передач (АКПП) с двойным сцеплением типа DSG, принципов их функционирования и режимов работы, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту автомобиля в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

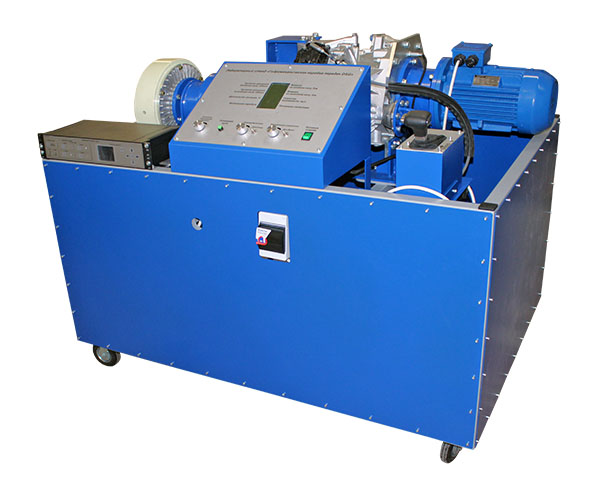

Описание. Лабораторный стенд представляет собой мобильную рамную конструкцию из стального металлопроката покрытого защитной порошковой эмалью внутри которой смонтированы: динамический нагрузочный комплекс, модуль управления, действующая автоматическая коробка переключения передач типа DSG с системой управления.
Динамический нагрузочный комплекс представляет собой силовой электродвигатель, вращающий входной вал АКПП. Выходной вал АКПП соединен через дифференциал по средствам двух шарниров равных угловых скоростей с нагружающим устройством. С целью измерения частот вращения и вращающих моментов на входном валу АКПП и выходном валу дифференциала установлены тензометрические датчики момента и оптические счетчики оборотов вала.
Модуль управления представляет собой металлический каркас внутри которого смонтирована система обработки данных от счетчиков оборотов и датчиков момента. Лицевая панель модуля управления должна иметь, изготовленную из алюминиевого листа толщиной не менее 2мм с нанесенными, путем металлографической печати, названиями и обозначениями приборов, сигнализаторов и органов управления. На лицевой панели должны быть размещены органы управления стендом (задатчики нагружающего момента на валу дифференциала, частоты вращения первичного вала АКПП, селектор АКПП), usb разъем для подключения персонального компьютера (ЭВМ) и набор индикаторов отображающих в режиме реального времени следующие параметры:
– частота вращения вала приводного электродвигателя;
– частота вращения выходного вала АКПП;
– крутящий момент на валу приводного электродвигателя;
– крутящий момент выходного вала коробки передач.
– состояние индикаторов переключения передач;
Система обработки данных должна представлять собой контроллер с прошивкой типа Automatic System GMP DSG 1.1.1. Информация с датчиков частоты вращения и крутящих моментов валов обрабатывается управляемыми усилителями и после аналого-цифрового преобразования поступает в ЭВМ.
Программное обеспечение предоставляет возможность сохранения мгновенных показателей и результатов испытаний АКПП на жесткий диск для последующей обработки. На монитор ЭВМ в режиме реального времени, в виде графических зависимостей, выводятся следующие параметры:
– частота вращения вала приводного электродвигателя;
– частота вращения на валу дифференциала АКПП DSG;
– крутящий момент на входном валу АКПП DSG;
– крутящий момент на валу дифференциала АКПП DSG.
Питание комплекса осуществляется с использованием автоматических выключателей и устройств защитного отключения.

Состав: лабораторный стенд «Автоматическая коробка передач» в соответствии с описанием, паспорт, руководство по эксплуатации.

Технические характеристики:
№ Наименование параметра Значение параметра
1 Номинальная мощность силового электродвигателя, кВт 5,5
2 Диапазон рабочих частот вращения вала электродвигателя, мин–1 От 600 до 3000
3 Электропитание комплекса:
— напряжение питания ЭВМ, В 220
— напряжение питания динамического стенда, В 380
4 Габаритные размеры лабораторного стенда, ДхВхШ не менее, мм 1600х1000х1200
5 Вес лабораторного стенда не более, кг 300
6 ЭВМ Параметры и тип ЭВМ:
диагональ экрана не менее 15,6”;
оперативная память не менее 2048 Мб;
жесткий диск не менее 128 Гб;
процессор Intel с тактовой частотой не менее 1,5 ГГц;
манипулятор типа «мышь»;
Операционная система Microsoft Windows 10
