Предназначен для проведения лабораторных работ по курсу «Устройства генерирования и формирования сигналов» в учебных заведениях среднего и высшего профессионального образования. Состав: 1. Модуль линейного источника питания 2. Модуль автогенераторов 3. Модуль генератора с внешним возбуждением с простой и сложной схемой выхода 4. Модуль однополосной модуляции 5. Модуль широкополосного усилителя 6. Рама для установки модулей 7. […]

Предназначен для проведения лабораторных работ по курсам «» Устройства приёма и обработки сигналов»», «» Устройства приёма и преобразования сигналов «» в учебных заведениях среднего и высшего профессионального образования. Состав: 1. Модуль линейного источника питания и генератора шума 2. Модуль частотного модема 3. Модуль входной цепи радиоприемника 4. Модуль преобразователя частоты 5. Модуль усилителя радиочастоты 6. […]

Предназначен для проведения лабораторных работ по курсу «Устройства генерирования и формирования сигналов» в учебных заведениях среднего и высшего профессионального образования. Состав: 1. Модуль линейного источника питания 2. Модуль генератора с внешним возбуждением с простой и сложной схемой выхода 3. Модуль импульсного модулятора с частичным и полным разрядом накопителя 4. Модуль LC автогенератора 5. Модуль кварцевого […]

Состав: 1. Модуль линейного источника питания – 1шт. 2. Модуль Автогенераторы – 1шт. 3. Модуль Кварцевый автогенератор – 1 шт. 4. Модуль Генератор с внешним возбуждением – 1шт. 5. Модуль Импульсный модулятор – 1 шт. 6. Модуль Релаксационные генераторы – 1шт. 7. Модуль Компараторы – 1шт. 8. Модуль Фазовая автоподстройка частоты – 1шт. 9. Рама […]

Исследование транзисторного LC автогенератора (АГ), собранного по схеме Клаппа. Исследования влияния значаний элементов схемы на параметры выходных колебаний: — Исследование влияния сопротивления делителя в цепи базы транзистора на параметры выходного колебания АГ. — Исследование влияния емкости цепи обратной связи на параметры выходного колебания АГ. — Исследование влияния контурной емкости на параметры выходного колебания АГ. — […]

Исследование схемы импульсного модулятора с частичным разрядом накопителя. Исследования влияния элементов схемы на параметры выходного сигнала: — Исследование влияния величины накопительной емкости на параметры модулирующего импульса. — Исследование влияния паразитной емкости на параметры модулирующего импульса. — Исследование влияния величины зарядно-разрядного сопротивления на параметры модулирующего импульса. — Исследование влияния зарядно-разрядной индуктивности на параметры модулирующего импульса. — […]

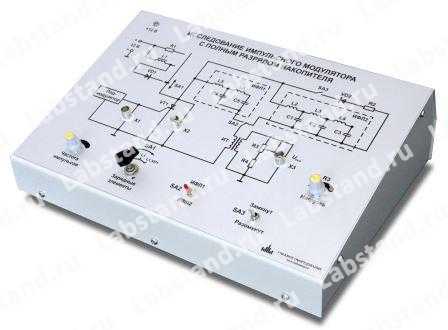

Исследование схемы импульсного модулятора с полным разрядом накопителя. Исследования влияния элементов схемы на параметры выходного сигнала: — Исследование способов заряда искусственно формирующей линии (ИФЛ). — Исследование влияния величины сопротивления нагрузки на параметры модулирующего импульса. — Исследование влияния перезарядного диода на параметры модулирующего импульса. — Исследование влияния числа ячеек ИФЛ на параметры модулирующего импульса. Технические характеристики: […]

Исследование схем простого и балансного преобразователей частоты. Возможность исследования влияния элементов схемы на параметры импульсов в процессе преобразования частоты Состав схемы преобразователей частоты: — генератор радиоимпульсов — генератор помехи по зеркальному каналу в аналоговом исполнении, — генератор шума в аналоговом исполнении — гетеродин в аналоговом исполнении — фильтр зеркального канала — фильтр промежуточной частоты простого […]

Исследование схем частотных (ЧД) и фазовых детекторов (ФД), используемых в РЛС. Возможность исследования влияния элементов схем детекторов на параметры сигналов . Состав : — устройство формирования сигналов (УФС), которое включает: • генератор в аналоговом исполнении, вырабатывающий радиоимпульсы с возможностью изменения несущей частоты; • генератор в аналоговом исполнении, вырабатывающий непрерывные сигналы с возможностью изменения несущей частоты; […]

Исследование схемы супергетеродинного приемника, используемых в РЛС. Исследования влияния функциональных элементов схемы на параметры импульсов в приемнике Стенд содержит: 1. Устройства формирования сигналов (УФС): — генератор синхронизирующих импульсов — генератор зондирующих радиоимпульсов для фазировки когерентного гетеродина наличие — генератор отраженных радиоимпульсов для фиксированной дальности в аналоговом исполнении — генератор помехи по зеркальному каналу в аналоговом […]

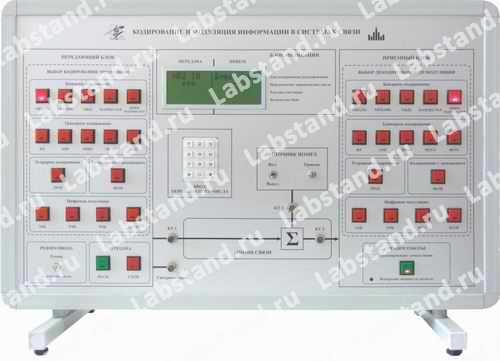

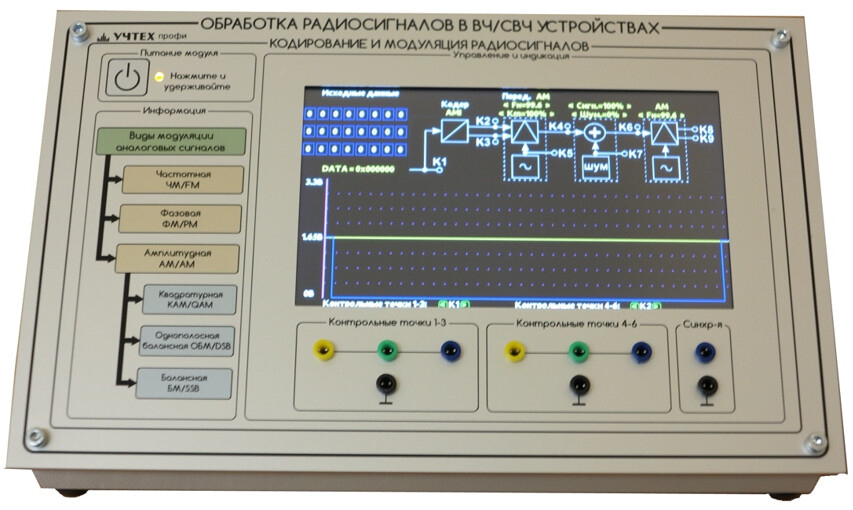

Габаритные размеры лабораторной установки не более (ДхШхВ) 650х350х440 мм Изучение следующих видов кодирования и модуляции радиосигналов: • Бинарное кодирование: БВН0 (NRZ), БВН1 (NRZI), манчестер, дифференциальный манчестер. • Тринарное кодирование: ВН (RZ), AMI, HDB3, MLT-3, 4B/3T • Тетрарное кодирование: 2B1Q • Кодирование с использованием кодов замещения. 4B/5B • Амплитудная модуляция • Частотная модуляция • Фазовая модуляция […]

Габаритные размеры лабораторной установки не более (ДхШхВ) 380х280х120 мммм. Изучение следующих видов кодирования и модуляции радиосигналов: • Бинарное кодирование: БВН0 (NRZ), БВН1 (NRZI), манчестер, дифференциальный манчестер. • Тринарное кодирование: ВН (RZ), AMI, HDB3, MLT-3, 4B/3T • Тетрарное кодирование: 2B1Q • Пятиуровневое кодирование PAM5 • Кодирование с использованием кодов замещения. 4B/5B • Амплитудная модуляция • Частотная […]
