Описание

Назначение
Учебно-лабораторный стенд предназначен для проведения теоретических, практических и лабораторных работ по изучению конструкции автомобильных вариаторов, принципов их функционирования и режимов работы, а также для формирования навыков диагностики, технического обслуживания и ремонта.
Описание

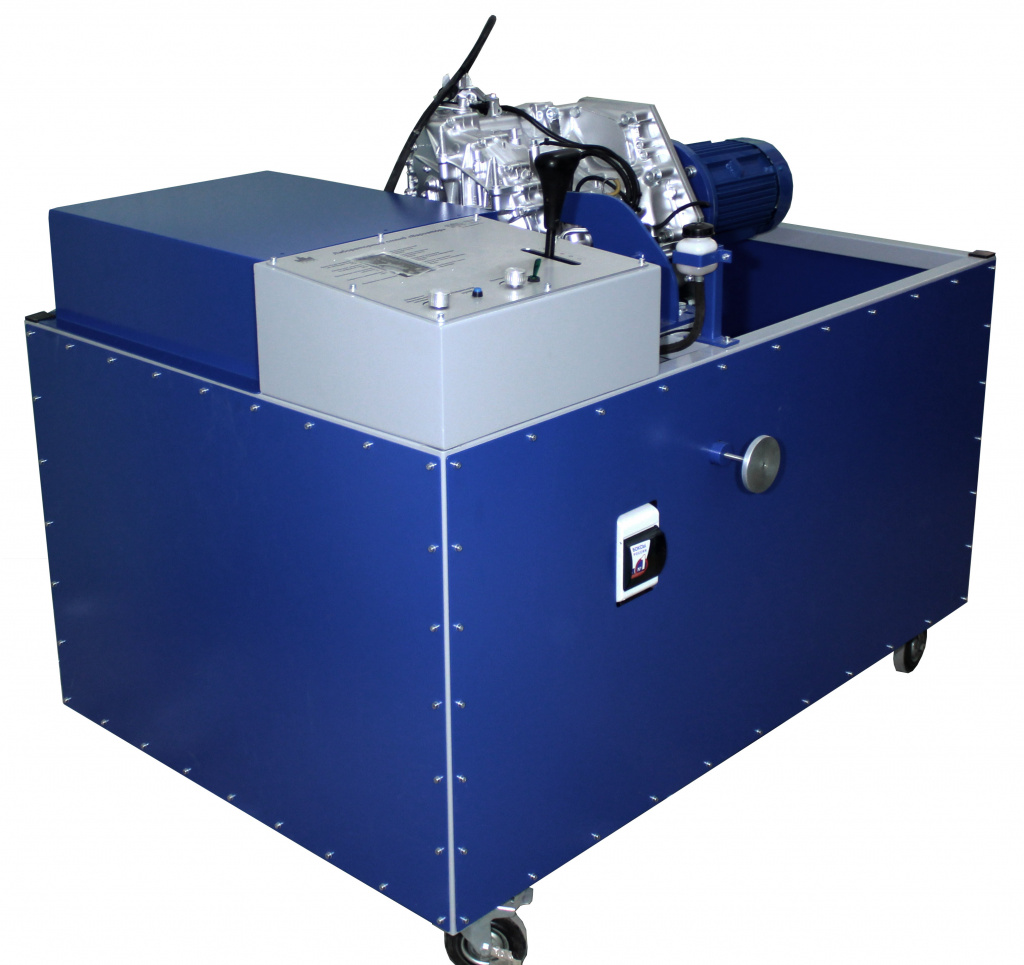

Учебно-лабораторный стенд представляет собой комбинированную конструкцию, включающую мобильное основание, динамический нагрузочный стенд, систему управления вариатором и действующий вариатор легкового автомобиля.
Динамический нагрузочный стенд должен включать силовой электродвигатель, вращающий входной вал вариатора; нагружающее устройство, соединённое с выходным валом вариатора через дифференциал посредством двух шарниров равных угловых скоростей; систему управления вариатором; систему управления частотой вращения вала приводного электродвигателя и моментом, создаваемым нагружающим устройством, для моделирования различных режимов движения автомобиля. Управление вариатором и выбор режимов его работы должны осуществляться с панели управления с помощью селектора.
На дисплее панели управления в реальном времени отображаются частота вращения приводного электродвигателя, выходного вала и шкивов вариатора, передаточное число, крутящие моменты, положение дроссельной заслонки и расчётная скорость автомобиля.
Учебно-лабораторный стенд должен быть установлен на мобильной силовой раме с габаритными размерами (Д × Ш × В) — не менее 1500 × 1000 × 1200 мм. Рама должна быть изготовлена из стального проката, покрытого порошковой эмалью, и оснащена колёсами с фиксаторами, обеспечивающими неподвижность стенда во время работы и возможность его перемещения.
Электронная система сбора и анализа информации обеспечивает обработку сигналов датчиков, отображение частоты вращения и крутящего момента, а также сохранение результатов исследования режимов работы вариатора.
Электропитание учебно-лабораторного стенда должно осуществляться через автоматические выключатели и устройства защитного отключения. Лицевые панели и панель управления учебно-лабораторного стенда должны быть изготовлены из стального проката и иметь защитное порошковое покрытие.
Входящая в состав учебно-лабораторного стенда ЭВМ должна представлять собой ноутбук со следующими характеристиками: операционная система — Windows 11; объём оперативной памяти — не менее 8 ГБ; объём твердотельного накопителя SSD — не менее 256 ГБ; диагональ экрана — не менее 15,6 дюйма; разрешение экрана — Full HD; наличие интерфейсов USB.
Модуль управления питанием и дистанционного контроля
Модуль управления питанием и дистанционного контроля предназначен для безопасного использования оборудования, предотвращения несанкционированного включения и контроля электрических нагрузок. Он обеспечивает ручное и дистанционное управление каналами питания, измерение параметров потребления и отображение данных на сенсорном дисплее. Передача команд между блоками осуществляется по защищённому беспроводному каналу.
Технические характеристики:
Номинальная мощность силового электродвигателя — не менее 5,5 кВт.
Нижняя граница диапазона рабочих частот вращения вала электродвигателя — не более 800 мин⁻¹; верхняя граница — не менее 3000 мин⁻¹.
Электропитание учебно-лабораторного стенда:
номинальное напряжение питания ЭВМ — 220 В;
номинальное напряжение питания динамического стенда — 380 В.
Габаритные размеры учебно-лабораторного стенда (Д × Ш × В) — не менее 1500 × 1000 × 1200 мм.
Масса учебно-лабораторного стенда — не более 400 кг.
