Описание

Назначение. Лабораторный стенд должен быть предназначен для проведения комплекса теоретических и практических работ по изучению автоматических коробок передач с двойным сцеплением, принципов их функционирования и режимов работы, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту автомобиля в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

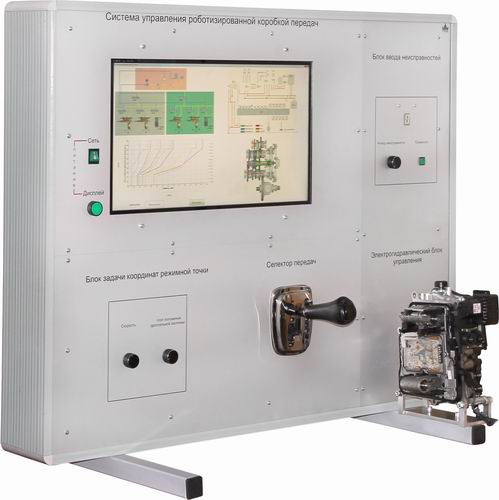

Описание. Лабораторный стенд должен иметь каркас из алюминиевого профиля шириной не менее 160мм. На лицевой панели каркаса должны быть размещены: блок управления в разрезе; селектор переключения передач; цветной сенсорный дисплей; блок ввода неисправностей; блок задачи координат режимной точки.
Изображение на дисплее должно быть графически разделено на четыре блока. Три блока должны отображать динамические модели работы следующих систем коробки передач: механической, электрической, гидравлической. В четвертом блоке должно отображаться положение режимной точки на поле координат скорость автомобиля – положение дроссельной заслонки с нанесенными границами переключений передач.
Сенсорный дисплей должен быть подключен к ноутбуку, входящем в комплект поставки и обладающим следующими характеристиками:

Компьютерные динамические модели механической, электрической и гидравлической систем должны одновременно в режиме реального времени отображать рабочий процесс изменения передаточного числа коробки передач в зависимости от координаты режимной точки. Блок управления Mechatronik должен быть выполнен в разрезе и обеспечивать изучение конструкции его составных элементов. Блок ввода неисправностей должен обеспечивать задание не менее восьми типовых неисправностей системы управления роботизированной коробки передач.
Модуль управления питанием и дистанционного контроля стенда
Состав: лабораторный стенд «Гидромеханическая коробка передач DSG» (имитация работы), паспорт.
Технические характеристики стенда:
Электропитание изделия должно осуществляться от однофазной сети напряжением 220В и частотой 50Гц.
Мощность, потребляемая изделием от сети, не должна превышать 1,5 кВт.
Габаритные размеры не более, мм 1200 x 500 x 1000.
Масса изделия, не более 100 кг

№ Наименование Краткая характеристика, технические требования Кол-во
1 Каркас лабораторный стенда Каркас должен иметь вертикальное исполнение и быть выполнен из алюминиевого профиля шириной не менее 160мм. Размеры каркаса должны быть не более 1200×500ммx1000 мм. Каркас должен обеспечивать возможность его размещения на стандартном учебном столе. На передней части каркаса должна быть установлена лицевая панель. 1 шт.
2 Комплект элементов управления коробкой передач Электрогидравлический блок управления коробкой передач в разрезе, селектор переключения передач, имитатор замка зажигания 1 к-т
3 Компьютерный сенсорный дисплей Диагональ, не менее 24 дюймов, 1 шт.
4 Блок задачи координат режимной точки Блок должен представлять собой прямоугольную алюминиевую пластину, смонтированную на лицевой панели лабораторный стенда. Пластина должна быть выполнена из анодированного алюминия с открытым анодным слоем. На пластину должны быть нанесены черно-белые кодографические обозначения верньеров задающих устройств скорости автомобиля и угла положения дроссельной заслонки. Кодографическое изображение должно быть нанесено по технологии аналогичной GedaColor с последующей гидротермической обработкой поверхности.
На пластине должны быть смонтированы: устройства задачи скорости автомобиля и угла положения дроссельной заслонки потенциометрического типа.
Внутри каркаса стенда должен быть смонтирован аналого-цифровой преобразователь выполненный на электронной плате, на базе контроллера типа SRK 1_0 со следующими техническими характеристиками: тип архитектуры: RISC; разрядность: 8-бит; тактовая частота: до 16МГц; размер области программы, не менее 8Кбайт; размер ОЗУ, не менее 512 Байт; размер EEPROM: не менее 512 Байт; , не менее 8-аналоговых входов, , не менее 4-аналоговых выхода; , не менее 24-дискретных входа/выхода; поддержка интерфейсов: USB, RS-232, RS-485, SPI, I2C с напряжением от 0 до 10В, от 4 до 20мА; периферия: не менее 8-битное ЦАП, не менее 10 битное АЦП, не менее 16 разрядная ШИМ, не менее 16 разрядный счетчик-таймер, аналоговый компаратор, оптически развязанные выходы типа открытый коллектор, токовые ключи; модуль должен иметь разъем для подключения ЭВМ. 1 шт.
5 Блок ввода неисправностей Блок должен представлять собой прямоугольную алюминиевую пластину размерами не менее 200х200х4 мм, смонтированную на лицевой панели стенда. Пластина должна быть выполнена из анодированного алюминия с открытым анодным слоем. На пластину должны быть нанесены черно-белые кодографические обозначения порядкового номера типовой неисправности. Блок должен обеспечивать задание не менее восьми типовых неисправностей системы управления роботизированной коробки передач.
На пластине должны быть смонтированы: устройство задания типовых неисправностей системы управления роботизированной коробки передач полупроводникого типа; Внутри каркаса стенда должен быть смонтирован контроллер блока ввода неисправностей типа BVN 1.01 (или эквивалент) со следующими техническими характеристиками: тип архитектуры: RISC; разрядность: 8-бит; тактовая частота: 16МГц; размер области программы, не менее 8Кбайт; размер ОЗУ, не менее 512 Байт; размер EEPROM: не менее 512 Байт; , не менее 8 аналоговых входов, не менее 4 аналоговых выхода; поддержка интерфейсов: USB, RS-232, RS-485, SPI, I2C; периферия, не менее 8-битное ЦАП, не менее 10 битное АЦП, не менее 16 разрядная ШИМ, не менее 16 разрядный счетчик-таймер, аналоговый компаратор, оптически развязанные выходы типа открытый коллектор, токовые ключи. 1 шт. «
