Описание

Учебно-лабораторный стенд должен обеспечивать возможность выполнения широкого комплекса практических и лабораторных работ по изучению конструкции и рабочего процесса гидравлической тормозной системы с антиблокировочной системой тормозов (АБС) и системой курсовой устойчивости (ESP), а также способствовать формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту гидравлической тормозной системы с ABS и ESP легкового автомобиля в курсах «Устройство автотракторной техники», «Эксплуатация автотракторной техники», «Конструкция и расчет автотракторной техники» для высшего, среднего и начального профессионального образования, для учебных заведений по подготовке водителей и специалистов по проектированию, техническому обслуживанию и ремонту легковых автомобилей.

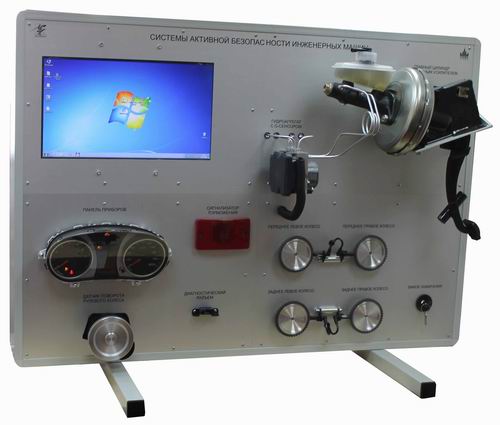

Описание. Учебно-лабораторный стенд должен быть выполнен в виде настольной корпусной конструкции. Корпус стенда должен быть окантован алюминиевым профилем шириной, не менее 160мм. Лицевая панель стенда должна быть выполнена из анодированного алюминия. Надписи и изображения нанесенные на лицевую панель, должны быть цветными и выполнены по технологии металлографии. Задняя стенка корпуса должна быть выполнена раздвижной и изготовлена из ХДФ толщиной 3мм.
На лицевой панели стенда должны быть закреплены реальные элементы электронных систем AБС и ESP легкового автомобиля: главный тормозной цилиндр с педалью; гидроагрегат AБС/ESP; панель приборов; комплект датчиков скорости (4 шт.); датчик положения руля; диагностический разъем, сигнал торможения, замок зажигания.
На лицевой панели должны быть размещены роторы с приводом от мотор-редукторов (4 шт.), имитирующие вращение колес при движении автомобиля и дисплей диагональю, не менее 15 дюймов.
Внутри корпуса стенда должны располагаться:
— ЭВМ (процессор тактовой частотой, не менее 2,3 Гц и объемом оперативной памяти, не менее 512 Мб);
— Контроллер управления стендом;
— Контроллер ABS/ESP;
— Источник питания контроллера;
— Цифровые датчики давления (4 шт.).
Учебно-лабораторный стенд должен позволять моделировать различные типовые режимы движения автомобиля и отображать, в реальном времени, возникающие при этом изменения параметров работы систем AБС/ESP, на цветном сенсорном дисплее, а именно:
1.) Позволять задавать с цветного дисплея следующие параметры:
— скорость движения автомобиля;
— коэффициент сцепления каждого из колес с дорожным покрытием.
2.) Отображать на цветном дисплее в режиме реального времени изменение следующих параметров:
— продольное и поперечное ускорение автомобиля;
— давление в каждом контуре тормозной системы;
— порядок и продолжительность включения клапанов и возвратного насоса гидроагрегата AБС/ESP.
— угол поворота рулевого колеса;
— скорость движения автомобиля и каждого из его колес.
Все задаваемые и отображаемые параметры должны отображаться на дисплее в виде цифровых значений и графических зависимостей.
Состав: Учебно-лабораторный стенд «Гидравлическая тормозная система с АБС/ESP, паспорт, руководство по эксплуатации, интерактивный программно-информационный комплекс по курсу «Электрооборудование автомобиля».
Габаритные размеры (ДхШхВ), не более, мм 1500х600х1200
Вес, не более, кг 80»
