Описание:

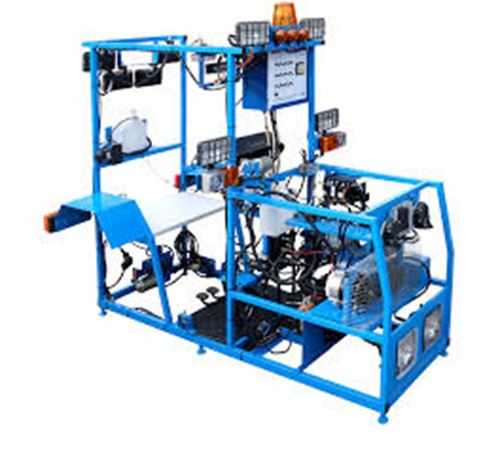

Автоматизированный лабораторный комплекс предназначен для изучения датчиков и исполнительных механизмов тракторной техники.
Конструктивно комплекс разделен на 2 модуля:
1. Модуль изучения датчиков
2. Модуль изучения гидравлических исполнительных механизмов

Модуль изучения датчиков представляет собой корпусную конструкцию настольного типа. Корпус модуля образован алюминиевым профилем шириной 160мм. Лицевая панель модуля изготовлена из анодированного алюминия, с нанесенными условными обозначениями и надписями, выполненными методом металлографии. На лицевой панели модуля рассоложены тумблер включения питания, датчик указателя давления масла в двигателе, датчик аварийного давления масла в двигателе, датчик температуры охлаждающей жидкости, датчик аварийной температуры охлаждающей жидкости, датчик указателя уровня топлива. Также на лицевой панели расположены выводные коннекторы для подключения измерительного оборудования.

Модуль изучения гидравлических исполнительных механизмов представляет собой рамную конструкцию напольного типа. Рама модуля изготовлена из стального металлопроката и покрыта защитной полимерно-порошковой эмалью. На раме установлены:
• насос объемного типа;
• регулятор давления;
• масляный бак;
• трехсекционный гидрораспределитель с ручным управлением;
• гидроцилиндр двухстороннего действия;
• гидромотор;
• комплект манометров
Все гидравлические элементы соединены между собой с помощью рукавов высокого давления с быстроразъемными соединениями, что позволяет изменять схему подключения элементов без дополнительного инструмента.

Состав: Модуль изучения датчиков – 1 шт.; Модуль изучения гидравлических исполнительных механизмов – 1 шт.; Компрессор – 1шт.; Мультиметр – 1шт.; Паспорт – 1шт.; Руководство по эксплуатации – 1 шт.

Технические характеристики:
Электропитание от сети переменного тока:
напряжением 220 В;
частотой 50 Гц.
Максимальная потребляемая мощность модуля изучения датчиков – 500 Вт
Максимальная потребляемая мощность модуля изучения гидравлических исполнительных механизмов – 2200 Вт
Габаритные размеры модуля изучения датчиков (ДхШхВ), не более 800х500х1200
Габаритные размеры модуля изучения гидравлических исполнительных механизмов (ДхШхВ), не более 1200х800х1100
Вес комплекса, не более 200 кг
