Описание

Назначение.

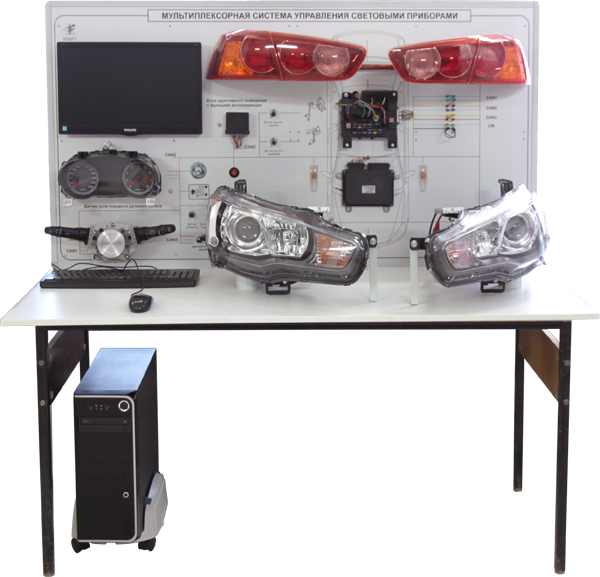

Лабораторный стенд должен быть предназначен для проведения практических работ по изучению мультиплексной электронной системы управления световыми приборами легкового автомобиля.
Общие требования.
1. Лабораторный стенд должен представлять собой действующую модель мультиплексной электронной системы управления световыми приборами.
2. В составе электронной системы управления должны быть использованы оригинальные автомобильные датчики, электронные блоки и исполнительные механизмы, обеспечивающие полноценную работоспособность электронной CAN системы управления световыми приборами.
3. В стенде должны быть обеспечены возможности с помощью диагностического оборудования исследовать работу электронной системы управления, осуществлять поиск введённых в работу электронной системы легкового автомобиля неисправностей.
4. Для исследования уровня и формы сигналов, передаваемых по информационным шинам системы управления, в стенде должна быть предусмотрена возможность подключения измерительного оборудования к контактам в электрических цепях.
Технические характеристики:
– электропитание от сети переменного тока, 220 В;
– частота питающего напряжения, 50 Гц;
– габаритные размеры, мм, не более, 1640х700х1560;
– масса, кг, не более 80;
Состав:
– каркас;
– лицевая панель;
– лабораторный стол;
– персональный компьютер;
– комплект силовых и информационных кабелей;
– техническая документация.
Краткое техническое описание элементов стенда
1. Каркас.
Каркас должен быть выполнен из алюминиевого профиля и иметь габаритные размеры не более – 1530х160х810. В каркасе должны быть установлены лицевая панель и две задние раздвижные панели из ДВП толщиной не менее 3 мм.
Внутри каркаса должны быть установлены:
– блок питания с входным напряжением 220 В, выходным напряжением +12 В и мощностью не менее 300 Вт.
На боковой поверхности каркаса должен быть установлен автоматический выключатель на напряжение 220В и ток срабатывания не более 6 А.
2. Лицевая панель.
Лицевая панель должна быть выполнена из анодированного алюминия толщиной не менее 3 мм и иметь габаритные размеры не более – 1520х800 мм. На лицевую панель методом цветной металлографики должна быть нанесена мнемосхема мультиплексной электронной системы управления световыми приборами автомобиля.
На лицевой панели должны быть смонтированы оригинальные компоненты мультиплексной электронной CAN системы управления световыми приборами легкового автомобиля:
– центральный электронный блок управления с функциями: управление передачей цифровых данных по мультиплексным шинам разных уровней CAN1, CAN2, CAN3, LIN; контроль управления электронными системами автомобиля; защита электронных систем автомобиля от перегрузок и коротких замыканий.
– комбинированная панель приборов с приборами: стрелочные приборы спидометр и тахометр; информационное табло с индикацией условных обозначений параметров электронных систем автомобиля.
– электронный блок управления двигателем с функциями: получение и обработка информации с электронных датчиков системы управления двигателем автомобиля; управление электронными системами легкового автомобиля по выделенным линиям; приём и передачи цифровых данных по мультиплексной шине CAN1.
– блок подрулевых переключателей с функциями: управление габаритными огнями; управление ближним и дальним светом фар; управление лампами сигналов поворота.
– кнопка аварийной сигнализации;
– передние блок фары (2 шт.);
– задние блок фары (2 шт.);
– повторители указателей сигналов поворота (2 шт.);
– блок адаптивного освещения с функциями: автокоррекции угла наклона фар головного освещения; включения фар адаптивного освещения.
– диагностический разъём типа OBD-2 для подключения диагностического оборудования к мультиплексной шине CAN 3.
На лицевой панели должны быть смонтированы элементы индикации и управления:
– модель замка зажигания (тумблер с двойным комплектом замыкающих контактов);
– модель автоматической коробки передач легкового автомобиля (тумблер с двумя светодиодными индикаторами положения);
– монитор с диагональю экрана, не менее 19”;
– контактные гнёзда с перемычками для подключения к цепям мультиплексных шин осциллографа и введения неисправностей в работу системы управления автомобиля.
3. Лабораторный стол.
Лабораторный стол должен быть предназначен для установки каркаса с передней панелью. Лабораторный стол должен иметь основание из металлической рамы, окрашенной полимерной краской и столешницу из ламинированной ДСП. Габаритные размеры стола должны быть не более 1640х700х750.
4. Персональный компьютер.
Персональный компьютер должен иметь следующие характеристиками:
– процессор с частотой работы процессора, не менее – 2,4 ГГц;
– жесткий диск, не менее – 128 Гб;
– оперативная память, не менее – 2Гб;
– клавиатура USB;
– мышь оптическая, USB;
– предустановленная лицензионная операционная система.
5. Комплект силовых и информационных кабелей:
– кабель питания длиной, не менее – 1,8 м;
– кабель для соединения монитора с компьютером, не менее – 1 м.
6. Техническая документация.
Техническая документация должна быть выполнена в виде брошюр формата А4 или А5 и включать:
– паспорт стенда;
– техническое описание;
– методические указания по проведению лабораторн6ых работ.
Перечень лабораторных работ
1. Изучение общей структуры мультиплексной электронной системы легкового автомобиля.
2. Анализ параметров электронных блоков, исполнительных устройств и датчиков мультиплексной электронной системы управления световыми приборами легкого автомобиля;
3. Изучение работы мультиплексной электронной системы управления световыми приборами легкового автомобиля в ручном и автоматическом режимах;
4. Диагностика и поиск неисправностей в мультиплексной электронной системе управления световыми приборами легкового автомобиля.
