Описание

Назначение
Учебно-лабораторный стенд должен быть предназначен для проведения практических работ по изучению мультиплексной электронной CAN системы управления приводами стеклоподъёмников и боковых зеркал легкового автомобиля.
Общие требования

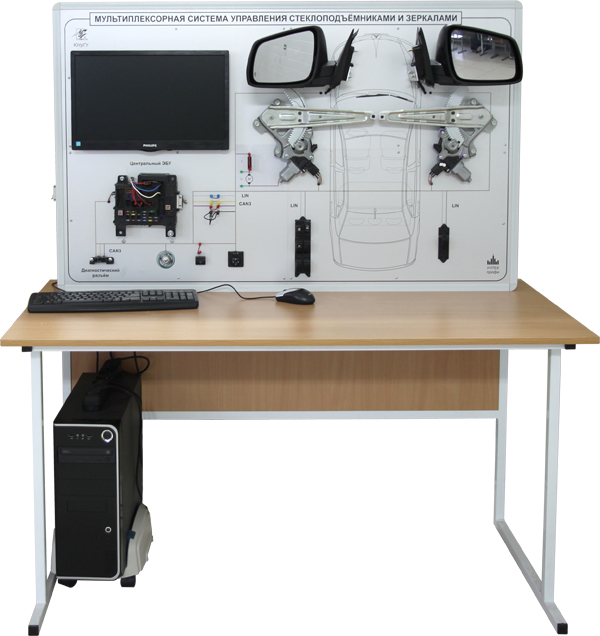

1. Учебно-лабораторный стенд должен представлять собой действующую модель Мультиплексной электронной системы управления приводами стеклоподъёмников и боковых зеркал.
2. В составе электронной системы управления должны быть использованы оригинальные автомобильные датчики, электронные блоки и исполнительные механизмы, обеспечивающие полноценную работоспособность электронной CAN системы управления приводами стеклоподъёмников и боковых зеркал.
3. В стенде должны быть обеспечены возможности с помощью диагностического оборудования исследовать работу электронной системы управления, осуществлять поиск введённых в работу электронной системы легкового автомобиля неисправностей.
4. Для исследования уровня и формы сигналов, передаваемых по информационным шинам системы управления, в стенде должны быть предусмотрены возможности подключения измерительного оборудования к контактам в электрических цепях.
Технические характеристики:
– электропитание от сети переменного тока, 220 В;
– частота питающего напряжения, 50 Гц;
– габаритные размеры, мм, не более 1420х650х1560;
– масса, кг, не более 80;
– Количество мест для обучаемых, 3 чел.
Состав:
– каркас;
– лицевая панель;
– лабораторный стол;
– персональный компьютер;
– комплект силовых и информационных кабелей;
– техническая документация;
Краткое техническое описание элементов стенда
1. Каркас.
Каркас должен быть выполнен из алюминиевого профиля и иметь габаритные размеры не более – 1310х160х810. В каркасе должны быть установлены лицевая панель и две задние раздвижные панели из ДВП толщиной не менее 3 мм.
Внутри каркаса должны быть установлены:
– блок питания с входным напряжением 220 В, выходным напряжением +12 В и мощностью не менее 200 Вт.
На боковой поверхности каркаса должен быть установлен автоматический выключатель на напряжение 220В и ток срабатывания не более 6 А.
2. Лицевая панель.
Лицевая панель должна быть выполнена из анодированного алюминия толщиной не менее 3 мм и иметь габаритные размеры не более – 1300х800 мм. На лицевую панель методом цветной металлографики должна быть нанесена мнемосхема Мультиплексной электронной системы управления стеклоподъёмниками и боковыми зеркалами легкового автомобиля.
На лицевой панели должны быть смонтированы оригинальные компоненты Мультиплексной электронной CAN системы управления стеклоподъёмниками и боковыми зеркалами легкового автомобиля:
– центральный электронный блок управления с функциями: управление передачей цифровых данных по Мультиплексным шинам разных уровней CAN1, CAN2, CAN3, LIN; контроль управления электронными системами автомобиля; защита электронных систем автомобиля от перегрузок и коротких замыканий.
– блоки управления приводами стеклоподъёмников (не менее 2 шт.);
– блок управления приводами наружных зеркал;
– электростеклоподъёмники (не менее 2 шт.);
– зеркала с дистанционным управлением (не менее 2 шт.);
– диагностический разъём типа OBD-2 для подключения диагностического оборудования к Мультиплексной шине CAN 3.
На лицевой панели должны быть смонтированы элементы индикации и управления:
– модель замка зажигания (тумблер с двойным комплектом замыкающих контактов);
– монитор с диагональю, не менее – 19”;
– контактные гнёзда с перемычками для подключения к цепям Мультиплексных шин осциллографа и введения неисправностей в работу системы управления автомобиля.
3. Лабораторный стол.
Лабораторный стол должен быть предназначен для установки каркаса с передней панелью. Лабораторный стол должен иметь основание из металлической рамы, окрашенной полимерной краской и столешницу из ламинированной ДСП. Габаритные размеры стола должны быть не более 1420х650х750.
4. Персональный компьютер.
Персональный компьютер должен иметь следующие характеристиками:
– процессор с частотой работы процессора, не менее – 2,4 ГГц;
– жесткий диск, не менее – 128 Гб;
– оперативная память, не менее – 2Гб;
– клавиатура USB;
– мышь оптическая, USB;
– предустановленная лицензионная операционная система.
5. Комплект силовых и информационных кабелей:
– кабель питания длиной, не менее – 1,8 м;
– кабель для соединения монитора с компьютером, не менее – 1 м.
6. Техническая документация.
Техническая документация должна быть выполнена в виде брошюр формата А4 или А5 и включать:
– паспорт стенда;
– техническое описание;
– методические указания по проведению лабораторн6ых работ.
Перечень лабораторных работ
1. Изучение общей структуры Мультиплексной электронной системы легкового автомобиля;
2. Анализ параметров электронных блоков, исполнительных устройств и датчиков Мультиплексной электронной системы управления приводами стеклоподъёмников и боковых зеркал легкого автомобиля;
3. Изучение работы Мультиплексной электронной системы управления приводами стеклоподъёмников и боковых зеркал легкового автомобиля;
4. Диагностика и поиск неисправностей в Мультиплексной электронной системе управления приводами стеклоподъёмников и боковых зеркал легкового автомобиля.
