Описание

Учебно-лабораторный стенд должен быть предназначен для проведения практических работ по изучению мультиплексной электронной CAN системы управления приводами стеклоочистителя и омывателя ветрового стекла легкового автомобиля.
Общие требования
1. Учебно-лабораторный стенд должен представлять собой действующую модель мультиплексной электронной системы управления приводами стеклоочистителя и омывателя ветрового стекла.
2. В составе электронной системы управления должны быть использованы оригинальные автомобильные датчики, электронные блоки и исполнительные механизмы, обеспечивающие полноценную работоспособность электронной CAN системы управления приводами стеклоочистителя и омывателя ветрового стекла.
3. В стенде должны быть обеспечены возможности с помощью диагностического оборудования исследовать работу электронной системы управления, осуществлять поиск введённых в работу электронной системы легкового автомобиля неисправностей.
4. Для исследования уровня и формы сигналов, передаваемых по информационным шинам системы управления, в стенде должна быть предусмотрена возможность подключения измерительного оборудования к контактам в электрических цепях.

Технические характеристики:
– электропитание от сети переменного тока, 220В;
– частота питающего напряжения, 50Гц;
– габаритные размеры, мм, не более 1370х650х1560;
– масса, кг, не более 80;
– Количество мест для обучаемых, не менее 3 чел.

Состав:
– каркас;
– лицевая панель;
– лабораторный стол;
– персональный компьютер;
– комплект силовых и информационных кабелей;
– техническая документация;
Краткое техническое описание элементов стенда
1. Каркас.
Каркас должен быть выполнен из алюминиевого профиля и иметь габаритные размеры не более – 1260х160х810. В каркасе должны быть установлены лицевая панель и две задние раздвижные панели из ДВП толщиной не менее 3 мм.
Внутри каркаса должен быть установлен блок питания с входным напряжением 220 В, выходным напряжением +12 В и мощностью не менее 320 Вт;
На боковой поверхности каркаса должен быть установлен автоматический выключатель на напряжение 220В и ток срабатывания не более 6 А.
2. Лицевая панель.

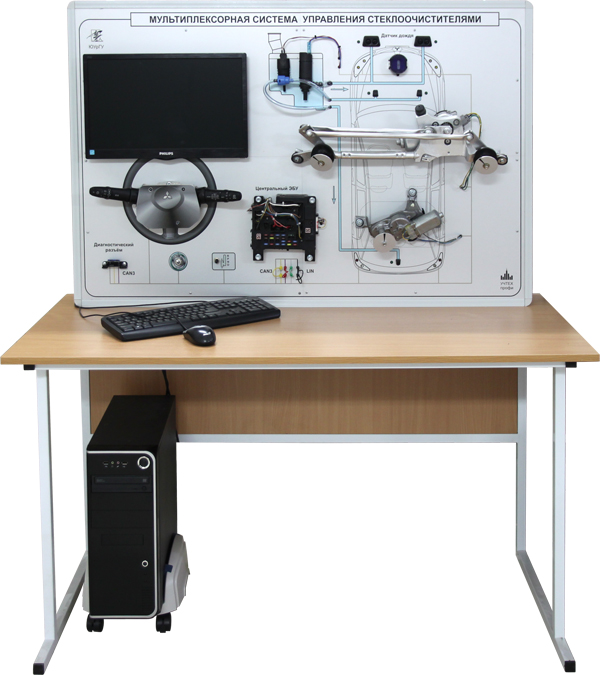

Лицевая панель должна быть выполнена из анодированного алюминия толщиной не менее 3 мм и иметь габаритные размеры не более – 1250х800 мм. На лицевую панель методом цветной металлографики должна быть нанесена мнемосхема мультиплексной электронной системы управления приводами стеклоочистителя и омывателя ветрового стекла легкового автомобиля.
На лицевой панели должны быть смонтированы оригинальные компоненты мультиплексной электронной CAN системы управления приводами стеклоочистителя и омывателя ветрового стекла легкового автомобиля:
– центральный электронный блок управления с функциями: управление передачей цифровых данных по мультиплексным шинам разных уровней CAN1, CAN2, CAN3, LIN; контроль управления электронными системами автомобиля; защита электронных систем автомобиля от перегрузок и коротких замыканий;
– подрулевые переключатели (не менее 2 шт.) с функциями: управления электроприводами стеклоочистителя и омывателя лобового стекла; управления электроприводами стеклоочистителя и омывателя заднего стекла.
– электропривод стеклоочистителя лобового стекла;
– электропривод стеклоочистителя заднего стекла;
– электродвигатель омывателя лобового и заднего стёкол;
– электродвигатель омывателя головных фар;
– форсунки омывателя лобового стекла (не менее 2 шт.);
– форсунка омывателя заднего стекла;
– форсунки омывателя головных фар (не менее 2 шт.);
– диагностический разъём типа OBD-2 для подключения диагностического оборудования к мультиплексной шине CAN 3.
На лицевой панели должны быть смонтированы элементы индикации и управления:
– модель замка зажигания (тумблер с двойным комплектом замыкающих контактов);
– модель автоматической коробки передач легкового автомобиля (тумблер с двумя светодиодными индикаторами положения);
– монитор с диагональю экрана, не менее — 19”;
– контактные гнёзда с перемычками для подключения к цепям мультиплексных шин осциллографа и введения неисправностей в работу системы управления автомобиля.
3. Лабораторный стол.
Лабораторный стол должен быть предназначен для установки каркаса с передней панелью. Лабораторный стол должен иметь основание из металлической рамы, окрашенной полимерной краской и столешницу из ламинированной ДСП. Габаритные размеры стола должны быть не более 1370х650х750.
4. Персональный компьютер.
Персональный компьютер должен иметь следующие характеристиками:
– процессор с частотой работы процессора, не менее – 2,4 ГГц;
– жесткий диск, не менее – 128 Гб;
– оперативная память, не менее – 2Гб;
– клавиатура USB;
– мышь оптическая, USB;
– предустановленная лицензионная операционная система.
5. Комплект силовых и информационных кабелей:
– кабель питания, длиной, не менее — 1,8 м;
– кабель для соединения монитора с компьютером, не менее — 1 м.
6. Техническая документация:
Техническая документация должна быть выполнена в виде брошюр формата А4 или А5 и включать:
– паспорт стенда;
– техническое описание;
– методические указания по проведению лабораторных работ.
Перечень лабораторных работ:
1. Изучение общей структуры мультиплексной электронной системы легкового автомобиля.
2. Анализ параметров электронных блоков, исполнительных устройств и датчиков мультиплексной электронной системы управления приводами стеклоочистителей и омывателей легкого автомобиля.
3. Изучение работы мультиплексной электронной системы управления приводами стеклоочистителей и омывателей легкового автомобиля в ручном и автоматическом режимах.
4. Диагностика и поиск неисправностей в мультиплексной электронной системе управления приводами стеклоочистителей и омывателей легкового автомобиля.
