Описание

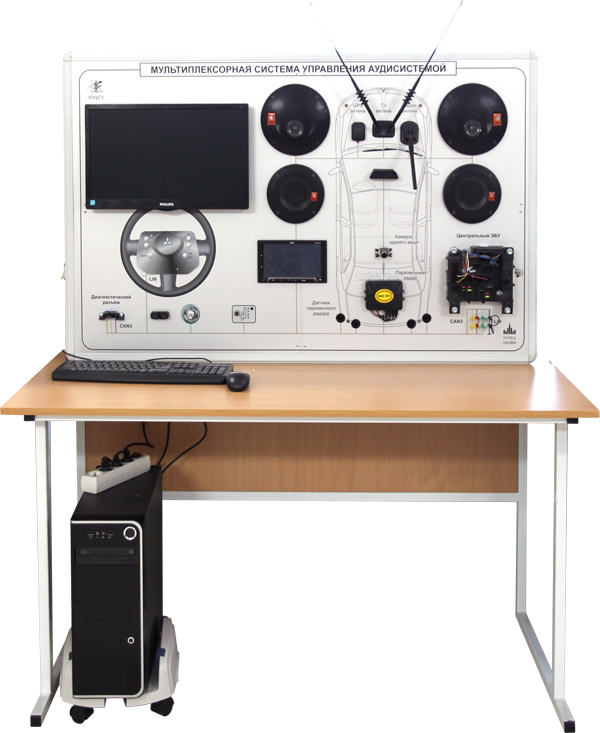

Лабораторный стенд должен быть предназначен для проведения практических работ по изучению мультиплексной электронной CAN системы управления аудиосистемой легкового автомобиля.
Общие требования
1. Лабораторный стенд должен представлять собой действующую модель мультиплексной электронной системы управления аудиосистемой легкового автомобиля.
2. В составе электронной системы управления должны быть использованы оригинальные автомобильные датчики, электронные блоки и исполнительные механизмы, обеспечивающие полноценную работоспособность электронной CAN системы управления аудиосистемой автомобиля.
3. В стенде должны быть обеспечены возможности с помощью диагностического оборудования исследовать работу электронной системы управления, осуществлять поиск введённых в работу электронной системы легкового автомобиля неисправностей.
4. Для исследования уровня и формы сигналов, передаваемых по информационным шинам системы управления, в стенде должна быть предусмотрена возможность подключения измерительного оборудования к контактам в электрических цепях.

Технические характеристики:
– электропитание от сети переменного тока, 220В;
– частота питающего напряжения, 50 Гц;
– габаритные размеры, мм, не более 1370х650х1560;
– масса, кг, не более 80;
– количество мест для обучаемых, не менее 3 чел.

Состав:
– каркас;
– лицевая панель;
– лабораторный стол;
– персональный компьютер;
– комплект силовых и информационных кабелей;
– техническая документация.

Краткое техническое описание элементов стенда
1. Каркас.
Каркас должен быть выполнен из алюминиевого профиля и иметь габаритные размеры не более – 1260х180х810. В каркасе должны быть установлены лицевая панель и две задние раздвижные панели из ДВП толщиной не менее 3 мм.
Внутри каркаса должны быть установлены:
– блок питания с входным напряжением 220 В, выходным напряжением +12 В и мощностью не менее 200 Вт.
На боковой поверхности каркаса должен быть установлен автоматический выключатель на напряжение 220В и ток срабатывания не более 6 А.
2. Лицевая панель.
Лицевая панель должна быть выполнена из анодированного алюминия толщиной не менее 3 мм и иметь габаритные размеры не более – 1260х800 мм. На лицевую панель методом цветной металлографии должна быть нанесена мнемосхема мультиплексной электронной системы управления аудиосистемой автомобиля.
На лицевой панели должны быть смонтированы оригинальные компоненты мультиплексной электронной CAN системы управления аудиосистемой легкового автомобиля:
– центральный электронный блок управления с функциями: управление передачей цифровых данных по мультиплексным шинам разных уровней CAN1, CAN2, CAN3, LIN; контроль управления электронными системами автомобиля; защита электронных систем автомобиля от перегрузок и коротких замыканий;
– автомобильный мультимедийный центр с характеристиками: сенсорный экран, не менее — 6»»; встроенный TV-тюнер; встроенный радио тюнер FM/АМ/УКВ; встроенный GPS приёмник; видеовход для камеры заднего вида; максимальная выходная мощность не менее — 4х50 Вт; совместим с кнопками управления на руле.
– динамики (не менее 4 шт.) с характеристиками: полоса пропускания, в диапазоне не уже чем от не менее 40000 до не менее 18000 Гц; сопротивление, не менее 4 Ом;
– TV-антенна;
– GPS-антенна;
– радиоантенна;
– видеокамера;
– парктроник включающий: блок парктроник; ультразвуковые датчики; дисплей;
– диагностический разъём типа OBD-2 с функцией подключение диагностического оборудования к мультиплексной шине CAN 3.
На лицевой панели должны быть смонтированы элементы индикации и управления:
– модель замка зажигания (тумблер с двойным комплектом замыкающих контактов);
– модель автоматической коробки передач легкового автомобиля (тумблер с двумя светодиодными индикаторами положения);
– монитор с диагональю экрана, не менее — 19”;
– контактные гнёзда с перемычками для подключения к цепям мультиплексных шин осциллографа и введения неисправностей в работу системы управления автомобиля.
3. Лабораторный стол.
Лабораторный стол должен быть предназначен для установки каркаса с передней панелью. Лабораторный стол должен иметь основание из металлической рамы, окрашенной полимерной краской и столешницу из ламинированной ДСП. Габаритные размеры стола должны быть не более 1370х650х750.
4. Персональный компьютер.
Персональный компьютер должен иметь следующие характеристиками:
– процессор с частотой работы процессора, не менее – 2,4 ГГц;
– жесткий диск, не менее – 128 Гб;
– оперативная память, не менее – 2Гб;
– клавиатура USB;
– мышь оптическая, USB;
– предустановленная лицензионная операционная система.
5. Комплект силовых и информационных кабелей:
– кабель питания длиной, не менее – 1,8 м;
– кабель для соединения монитора с компьютером, не менее – 1 м.
6. Техническая документация.
Техническая документация должна быть выполнена в виде брошюр формата А4 или А5 и включать:
– паспорт стенда;
– техническое описание;
– методические указания по проведению лабораторных работ.
Перечень лабораторных работ
1. Изучение общей структуры мультиплексной электронной системы легкового автомобиля.
2. Анализ параметров электронных блоков, исполнительных устройств и датчиков мультиплексной электронной системы управления аудиосистемой легкого автомобиля.
3. Изучение работы мультиплексной электронной системы управления аудиосистемой легкового автомобиля.
5. Диагностика и поиск неисправностей в мультиплексной электронной системе управления аудиосистемой легкового автомобиля.
