Описание

Назначение. Лабораторный стенд должен быть предназначен для проведения практических работ по изучению мультиплексной электронной CAN системы управления приводами замков дверей легкового автомобиля.
Общие требования.

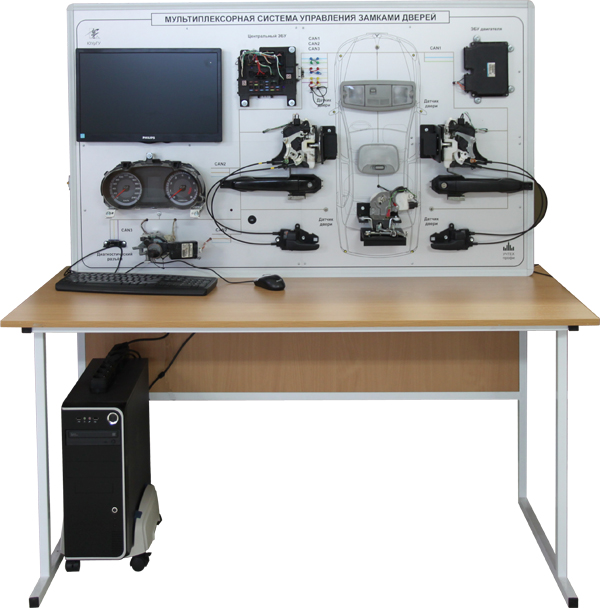

1. Лабораторный стенд должен представлять собой действующую модель мультиплексной электронной системы управления приводами замков дверей автомобиля.
2. В составе электронной системы управления должны быть использованы оригинальные автомобильные датчики, электронные блоки и исполнительные механизмы, обеспечивающие полноценную работоспособность электронной CAN системы управления приводами замков дверей автомобиля.
3. В стенде должны быть обеспечены возможности с помощью диагностического оборудования исследовать работу электронной системы управления, осуществлять поиск введённых в работу электронной системы легкового автомобиля неисправностей.
4. Для исследования уровня и формы сигналов, передаваемых по информационным шинам системы управления, в стенде должны быть предусмотрены возможности подключения измерительного оборудования к контактам в электрических цепях.
Технические характеристики:
– электропитание от сети переменного тока, 220 В;
– частота питающего напряжения, 50 Гц;
– габаритные размеры (ДхШхВ), не более, 1520х650х1560 мм;
– масса, не более 80 кг;
– Количество мест для обучаемых, 3 чел.
Состав:
– каркас;
– лицевая панель;
– лабораторный стол;
– персональный компьютер;
– комплект силовых и информационных кабелей;
– техническая документация;
Техническое описание.
1. Каркас.
Каркас должен быть выполнен из алюминиевого профиля и иметь габаритные размеры (ДхШхВ), не более – 1410х160х810. В каркасе должны быть установлены лицевая панель и две задние раздвижные панели из ДВП толщиной не менее 3 мм.
Внутри каркаса должны быть установлены:
– блок питания с входным напряжением 220 В, выходным напряжением +12 В и мощностью не менее 320 Вт.
На боковой поверхности каркаса должен быть установлен автоматический выключатель на напряжение 220В и ток срабатывания не более 6 А.
2. Лицевая панель.
Лицевая панель должна быть выполнена из анодированного алюминия толщиной не менее 3 мм и иметь габаритные размеры (ДхШ) не более – 1400х800 мм. На лицевую панель методом цветной металлографии должна быть нанесена мнемосхема мультиплексной электронной системы управления приводами замков дверей автомобиля.
На лицевой панели должны быть смонтированы оригинальные компоненты мультиплексной электронной CAN системы управления приводами замков дверей легкового автомобиля:
– центральный электронный блок управления с функциями: управление передачей цифровых данных по мультиплексным шинам разных уровней CAN1, CAN2, CAN3, LIN; контроль управления электронными системами автомобиля; защита электронных систем автомобиля от перегрузок и коротких замыканий.
– электронный блок управления двигателем с функциями: управления электронными системами легкового автомобиля; приёма и передачи цифровых данных по мультиплексной шине CAN1.
– комбинированная панель приборов с приборами: стрелочные приборы спидометр и тахометр; информационное табло с индикацией условных обозначений параметров электронных систем автомобиля.
– замок зажигания, в состав которого входят модуль иммобилайзера и ключ зажигания;
– привода замков дверей (не менее 2 шт.);
– привод замка багажника;
– внешние ручки открывания дверей (не менее 2 шт.);
– внутренние ручки открывания дверей (не менее 2 шт.);
– лампа освещения салона;
– диагностический разъём типа OBD-2 для подключения диагностического оборудования к мультиплексной шине CAN 3.
На лицевой панели должны быть смонтированы элементы индикации и управления:
– монитор с диагональю экрана, не менее – 19”;
– контактные гнёзда с перемычками для подключения к цепям мультиплексных шин осциллографа и введения неисправностей в работу системы управления двигателем автомобиля.
3. Лабораторный стол.
Лабораторный стол должен быть предназначен для установки каркаса с передней панелью. Лабораторный стол должен иметь основание из металлической рамы, окрашенной полимерной краской и столешницу из ламинированной ДСП. Габаритные размеры (ДхШхВ) стола должны быть не более 1520х650х750.
4. Персональный компьютер.
Персональный компьютер должен иметь следующие характеристиками:
– процессор с частотой работы процессора, не менее – 2,4 ГГц;
– жесткий диск, не менее – 128Гб;
– оперативная память, не менее – 2Гб;
– клавиатура USB;
– мышь оптическая, USB;
– предустановленная лицензионная операционная система.
5. Комплект силовых и информационных кабелей:
– кабель питания, длиной, не менее — 1,8 м;
– кабель для соединения монитора с компьютером, не менее — 1 м.
6. Техническая документация.
Техническая документация должна быть выполнена в виде брошюр формата А4 или А5 и включать:
– паспорт стенда;
– техническое описание;
– методические указания по проведению лабораторн6ых работ.
Перечень практических работ
1. Изучение общей структуры мультиплексной электронной системы легкового автомобиля.
2. Анализ параметров электронных блоков, исполнительных устройств и датчиков мультиплексной электронной системы управления приводами замков дверей легкого автомобиля.
3. Изучение работы мультиплексной электронной системы управления приводами замков дверей легкового автомобиля.
4. Диагностика и поиск неисправностей в мультиплексной электронной системе управления приводами замков дверей легкового автомобиля.
