Описание

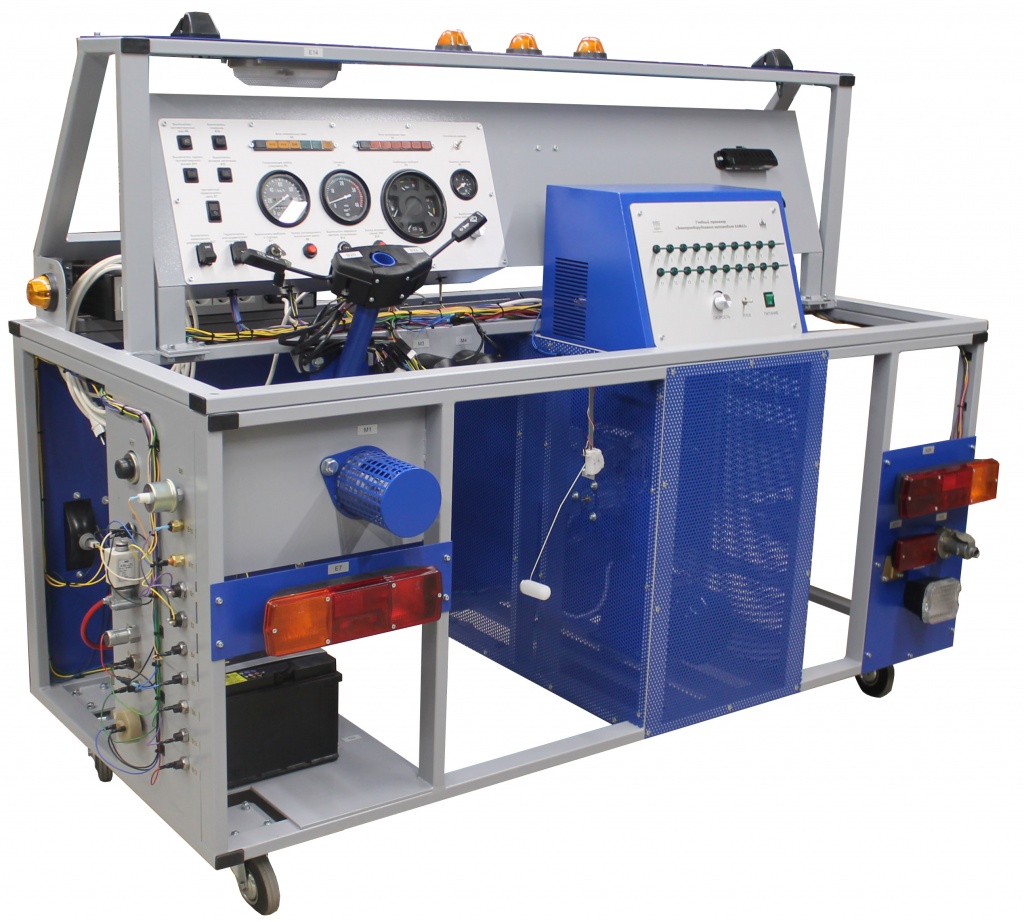

Учебный тренажер представляет собой пространственную рамную конструкцию, имитирующую в упрощенном виде шасси грузового автомобиля «КАМАЗ» с кабиной. Рама выполнена из стального металлопроката и покрыта защитной порошковой эмалью. На раме размещены, в местах подобных реальному расположению этих элементов на автомобиле, действующие элементы системы электрооборудования автомобиля и соединены между собой адаптированным комплектом штатной электропроводки автомобиля «КАМАЗ». На тренажере установлен электропривод генератора позволяющий задавать переменные значения скорости проводного шкива генератора при помощи регулятора аналогового типа расположенного на панели управления тренажером, а также модуль управления питанием и дистанционного контроля стенда. На панели управления размещен блок ввода типовых неисправностей (не менее 20 различный типов), с целью проведения практических занятий по их поиску и устранению.
Количество действующих элементов электрооборудования, серийно устанавливаемых на автомобили «КАМАЗ», размещенных на тренажере не менее 92 штук.
Перечень вводимых неисправностей:
№ Тип неисправности
1 Неисправность цепи кнопки выключателя массы
2 Неисправность цепи возбуждения генератора
3 Неисправность цепи реле стартера
4 Неисправность сигнальной цепи тахометра
5 Неисправность цепи стеклоомывателя
6 Неисправность цепи плафона салона
7 Неисправность цепи подсветки приборов
8 Неисправность цепи указателя автопоезда
9 Неисправность цепи плафона вещевого ящика
10 Неисправность цепи подкапотной лампы
11 Неисправность цепи правого повторителя поворота
12 Неисправность цепи заднего противотуманного фонаря
13 Неисправность цепи правого переключателя поворотов
14 Неисправность цепи датчика стоп-сигнала
15 Неисправность цепи левого ближнего света фар
16 Неисправность цепи реле дальнего света фар
17 Неисправность цепи левого заднего указателя поворотов
18 Неисправность цепи датчика уровня топлива
19 Неисправность цепи питания аварийного указателя
20 Неисправность цепи реле звукового сигнала

Технические характеристики:
Габариты размеры, мм, не более: 2000 х 1500 х 1100.
Масса, не более: 450 кг.
Электропитание: 380 В, 50 Гц.
Потребляемая мощность, не более: 4 кВт.
Состав: Учебный тренажер «Электрооборудования автомобиля КАМАЗ»; зарядное устройство; паспорт; руководство по выполнению следующего перечня работ:
Поиск и устранение неисправностей системы электроснабжения.
Поиск и устранение неисправностей системы контрольно-измерительных приборов.
Поиск и устранение неисправностей системы световой сигнализации.
Поиск и устранение неисправностей системы пуска двигателя.
Поиск и устранение неисправностей системы освещения.
