Описание

Назначение стенда

Стенд предназначен для проведения лабораторно-практических работ для студентов высших, средних специальных и профессионально-технических учебных заведений с целью получения знаний, опыта и навыков в области механизмов и средств защиты информации, передаваемой по проводным и беспроводным компьютерным сетям.

Стенд позволяет формировать и развивать компетенции, обозначенные в стандартах ФГОС 3+ по следующим направлениям и специальностям:

• 09.02.01 Компьютерные системы и комплексы;
• 09.02.03 Программирование в компьютерных системах;
• 09.03.01 Информатика и вычислительная техника;
• 09.04.01 Информационные системы (по отраслям);
• 10.03.01 «Информационная безопасность»;
• 10.02.03 «Информационная безопасность автоматизированных систем».

Стенд предлагается на базе оборудования российской компании Eltex и компании ORIGO.

Состав базовой комплектация стенда:

1. Аппаратный брандмауэр Eltex (2 шт.)
2. Управляемый коммутатор третьего уровня ORIGO (1 шт.)
3. Управляемый коммутатор второго уровня ORIGO (1 шт.)
4. Неуправляемый коммутатор ORIGO (2 шт.)
5. Беспроводный Wi-Fi маршрутизатор ORIGO (2 шт.)
6. Модуль «Низкоуровневой контроллер Ethernet» (1 шт.)
7. Интегрированный вычислительный узел ПК (4 шт.)
8. Коммутационная панель (1 шт.)
9. Флэш-диски восстановления ОС на интегрированных ПК (4 шт.)
10. Патч-корд (10 шт.)
11. Комплект учебно-методических пособий (2 шт.)

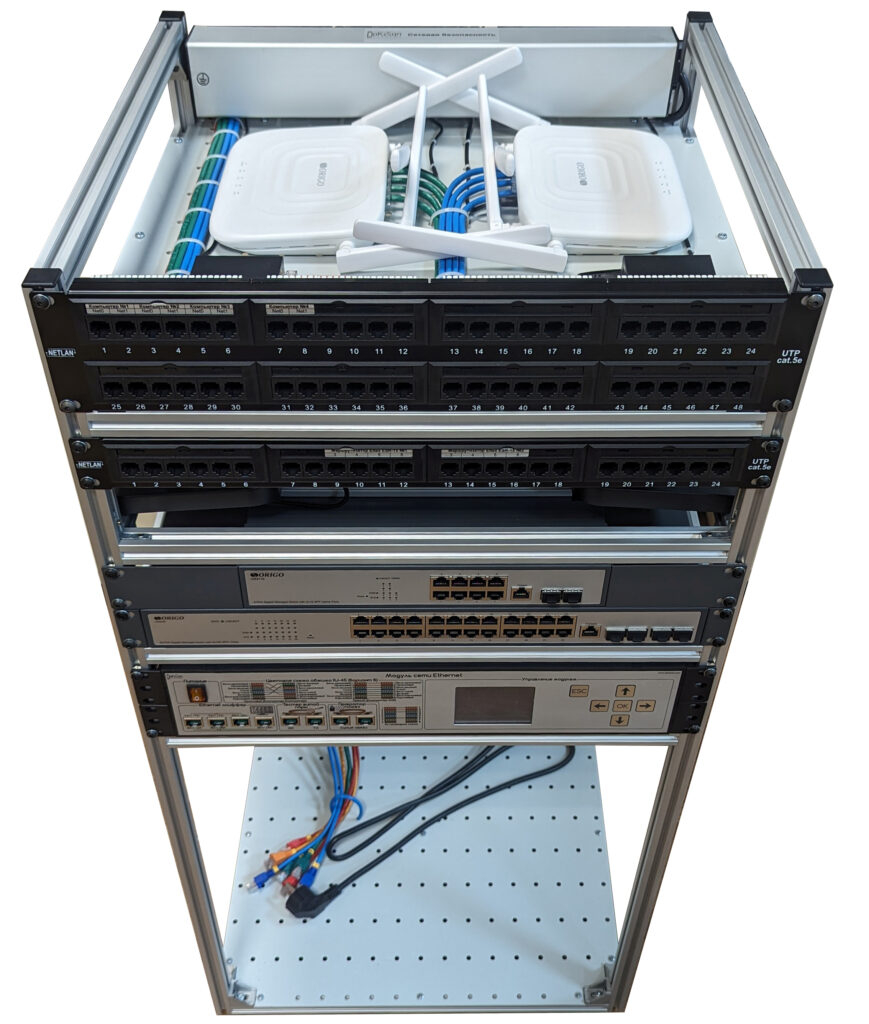

Комплектации поставки стенда

Особенностью конструктивного исполнения данного стенда является тот факт, что персональные компьютеры содержатся внутри основной стойки. Это экономит пространство при размещении стенда и кол-во необходимых силовых розеток, а также обеспечивает лучшую эргономику при подключении консолей (монитора, клавиатуры и мыши). Выводы всех 4-х ПК доступны на задней панели.

На интегрированных ПК установлена операционная система Linux. Все ПК имеют три сетевых интерфейса Ethernet, чтобы иметь возможность выполнять функции программного маршрутизатора.

Коммутационная панель, входящая в состав стойки, позволяет коммутировать сетевые устройства в зависимости от выполняемых задач и формировать необходимую топологию сети.

Комплект учебно-методических пособий состоит из четырех руководств: теоретическое, управление стендом, лабораторный практикум и работа с ОС Linux. В теоретическом руководстве даётся описание сетевых технологий и протоколов, которые будут изучаться в рамках данного стенда. Руководство по управлению показывает, каким образом изученные в теории технологии настроить на реальном сетевом оборудовании и в рамках операционной системы Linux. В конечном итоге в рамках лабораторного практикума закрепляются знания, полученные в двух предыдущих руководствах, – студенты настраивают конкретную технологию, изучают сетевой протокол, либо выполняют комплексную работу по построению сети, реализующую на своей базе несколько технологий и протоколов.

Комплект включает систему восстановления операционных систем (ОС) компьютеров. Данная система позволяет преподавателю быстро обновить компьютер в случае возникновения критических ошибок в работе ОС или при изменении настроек ОС и отдельных служб студентами при проведении лабораторных работ, что является неизбежным и необходимым процессом. Индивидуально для каждого компьютера создаётся носитель информации (флэш-диск). Преподавателю достаточно загрузить данный диск и проследить ряд несложных инструкций.

Перечень лабораторных работ

Безопасность сетей Ethernet

• Аудит безопасности протокола SNMP.
• Аудит безопасности протокола STP.
• Виртуальные локальные сети IEEE 802.1q.
• Базовые механизмы безопасности коммутаторов.
• Безопасность на основе технологии сегментации трафика.
• Безопасность на основе протокола IEEE 802.1x.

Безопасность сетей Wi-Fi

• Шифрование канала с использованием протокола WEP.
• Шифрование канала с использованием протоколов WPA.
• Аутентификация беспроводных клиентов на основе учётных записей пользователей и аппаратных адресов компьютеров.
• Обнаружение атак диссоциации с использованием ОС Linux.

Способы построения защищенных сетей с использованием межсетевых экранов

• Протокол PPPoE.
• Технология Network Address Translation (NAT).
• Виртуальные частные сети VPN.

Способы построения защищенных сетей с использованием ОС Linux

• Утилита iptables.
• Цифровые сертификаты.
• Система обнаружения вторжений snort.
• Туннелирование соединений с использованием протокола SSL.
• Удаленное управление по протоколу SSH.

Характеристики стенда (базовая комплектация)
