Описание

Назначение. Учебный комплект промышленного оборудования предназначен для проведения комплекса практических работ по изучению конструкций деталей гидравлической и пневматической тормозных систем автомобилей в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

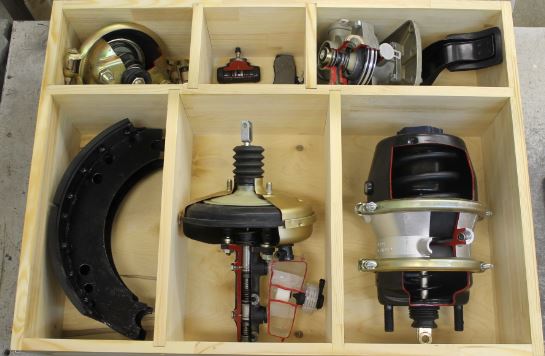

Описание. Учебный комплект промышленного оборудования представляет собой комплект деталей пневматической и гидравлической тормозных систем автомобилей.
Комплект оригинальных деталей пневматической тормозной системы в разрезе, серийно устанавливаемых на грузовых автомобилях марки «КАМАЗ» размещён в специальном деревянном ящике толщиной стенки, 18 мм, обеспечивающем наглядность демонстрации деталей и их хранение, а также ячейками для размещения в них отдельных деталей комплекта. В комплект входят следующие детали, представленные в разрезе: компрессор; тормозной кран; энергоаккумулятор; тормозная камера; тормозная колодка барабанного тормоза.
Комплект оригинальных деталей гидравлической тормозной системы в разрезе, серийно устанавливаемых на легковых автомобилях марки «ВАЗ» размещён в специальном деревянном ящике толщиной стенки, 18 мм, обеспечивающем наглядность демонстрации деталей и их хранение, а также ячейками для размещения в них отдельных деталей комплекта. В комплект входят следующие детали, представленные в разрезе: главный тормозной цилиндр с вакуумным усилителем; рабочий тормозной цилиндр; тормозная колодка дискового тормоза.
Контуры разрезов гладкие и окрашены контрастной защитной эмалью.
Состав: Комплект деталей пневматической тормозной системы в разрезе грузового автомобиля «КАМАЗ», Комплект деталей гидравлической тормозной системы в разрезе легкового автомобиля марки «ВАЗ», паспорт, специальный деревянный ящик.
Технические характеристики стенда:
Габаритные размеры комплекта деталей пневматической тормозной системы и комплекта деталей гидравлической тормозной системы не более, 1000х800х300 мм
Вес, не более, 70кг
