Назначение. Стенд предназначен для проведения комплекса практических работ по изучению конструкции рулевого управления легковых автомобилей с гидравлическим усилителем, принципов их функционирования и режимов работы, а также формированию первоначальных навыков по техническому обслуживанию и ремонту автомобиля в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

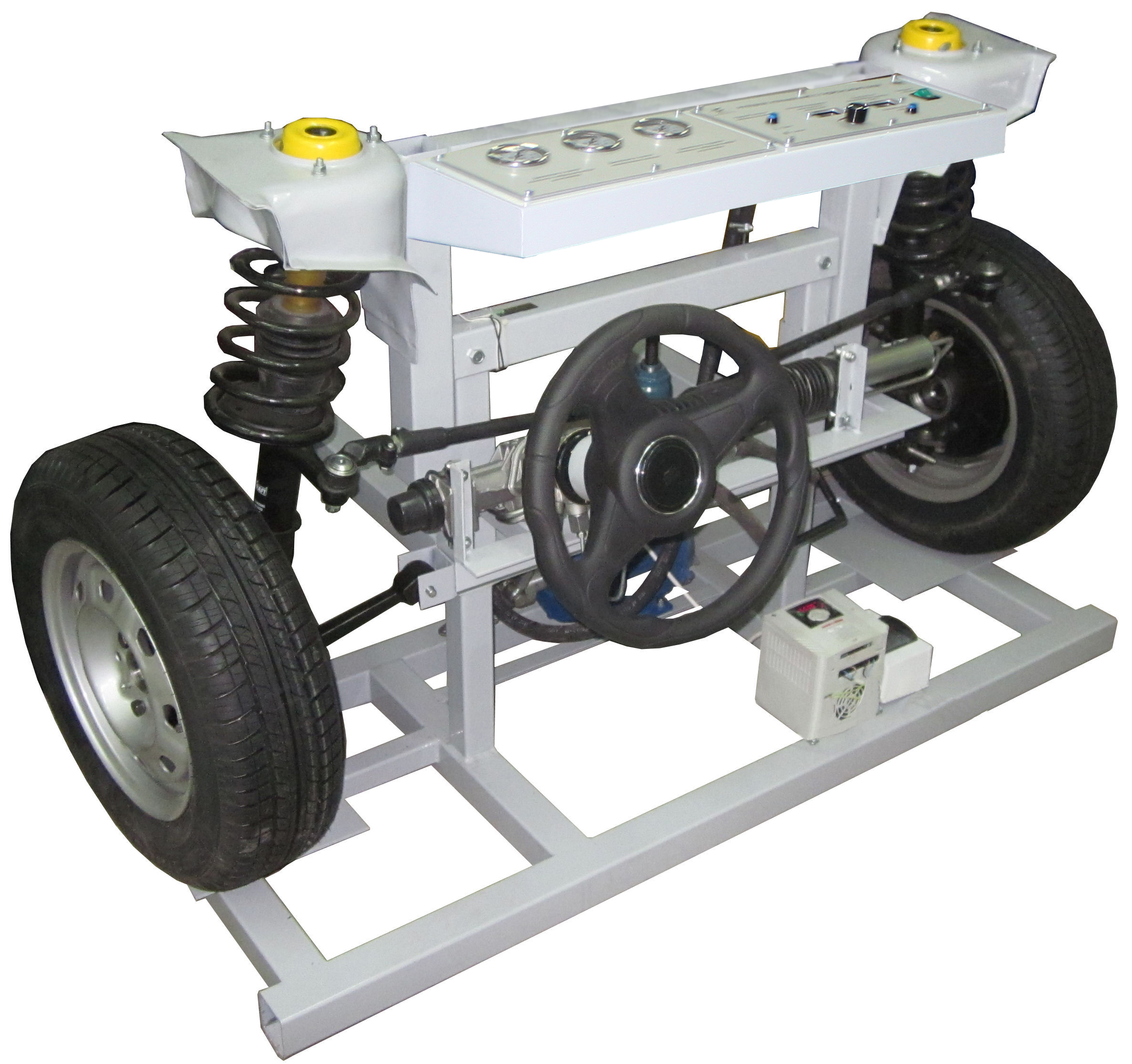

Описание. Стенд выполнен в виде напольной рамной конструкции, представляющей совокупность взаимно функционирующих элементов кузова, передней подвески, ходовой части и рулевого управления с гидроусилителем переднеприводного автомобиля марки ВАЗ. Стенд должен включать оригинальные детали и узлы рулевого управления и передней подвески переднеприводных автомобилей марки ВАЗ. Стенд обеспечивает демонстрацию изменения сопротивления управляемых колес повороту (значение сопротивления задается изменением коэффициента сцепления колес с опорой, на которой они установлены посредствам гидравлического нагружающего устройства).
Модуль управления стендом и контроля исследуемых показателей, содержит электронное устройство для анализа и обработки информации. На элементе конструкции, передающем усилие нагрузки на оси управляемых колес, смонтирован тензометрический датчик, позволяющий регистрировать величину данного усилия в реальном времени. Лицевая панель модуля управления изготовлена из алюминиевого листа толщиной 2 мм с нанесенными, путем металлографической печати, названиями и обозначениями приборов, сигнализаторов и органов управления. Информация с датчиков должна обрабатываться управляемыми усилителями и выводиться на панель управления стенда, оснащенную цифровым табло. На панели управления стендом в режиме реального времени отображаються следующие параметры: давление жидкости контуре регулирования усилия ГУР; нагрузка на управляемые колеса; давление жидкости в линии нагнетания насоса; частота вращения коленчатого вала ДВС. При изготовлении стенда должны быть использованы только новые узлы, детали и материалы. Силовая рама изготовлена из стального проката и покрыта защитным с полимерно-порошковым покрытием.
Состав: лабораторный стенд «Рулевое управление с гидравлическим усилителем легкового автомобиля» в соответствии с описанием, паспорт, руководство по эксплуатации.

Технические характеристики:
№ Наименование параметра Значение параметра
1 Максимальная потребляемая мощность, кВт 3
2 Суммарная нагрузка на оси управляемых колес, Н 6000
3 Напряжение питания, В 380
4 Род тока, частота, Гц Переменный ток, 50
5 Датчик усилия MNC-1t
6 Габариты стенда, мм 1620х980х1000
7 Вес, кг 180
