Описание

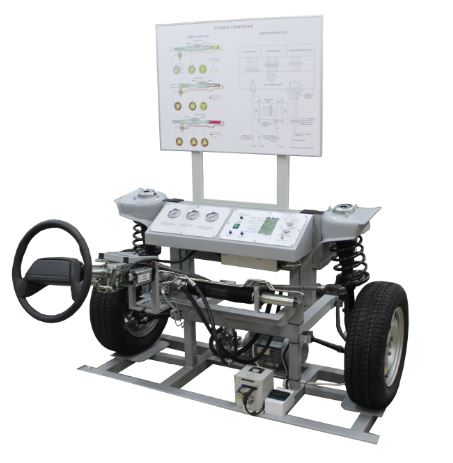

1.1. Автоматизированный лабораторный комплекс (далее — стенд) предназначен для про-ведения практических и лабораторных занятий по изучению конструкции, принципа работы и настройки рулевого управления легкового переднеприводного автомобиля с электрическим и гидравлическим усилителями, а также сравнительной оценки эффективности их работы.
1.2. Стенд представляет собой каркас, на котором расположены:
— блок цифровой индикации с контроллером (рис. 2);
— передняя подвеска легкового переднеприводного автомобиля с колесами;
— рулевой механизм легкового переднеприводного автомобиля;
— электроусилитель руля;
— источник питания;
— гидроусилитель руля;
— электродвигатель насоса гидроусилителя с частотным преобразователем;
— руль;
— датчик тензометрический;
— домкрат.
2. Технические характеристики
Питание: переменный ток, напряжение 220 В.
Габаритные размеры (в сборе), не более:
длина — 1700 мм;
глубина — 1200 мм;
высота — 1800 мм;
масса (нетто) — 145 кг;
масса (брутто) — 160 кг.
Комплект поставки стенда
Наименование Количество
Каркас стенда 1 шт.
Источник электропитания стенда 1 шт.
Аккумулятор 1 шт.
Зарядное устройство 1 шт.
Передняя подвеска с рулевым механизмом и колесами 1 компл.
Электроусилитель руля 1 шт.
Гидравлический усилитель руля
Домкрат гидравлический 1 шт.
Контроллер с цифровой индикацией 1 шт.
Датчик тензометрический 1 шт.
Паспорт 1 экз.
