Описание

Назначение. Стенд-планшет светодинамический с подвижными элементами предназначен для методического сопровождения учебного процесса по изучению рабочего процесса навесного оборудования бульдозера, принципов их функционирования и режимов работы, а также формированию первоначальных навыков по техническому обслуживанию и ремонту автомобиля в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

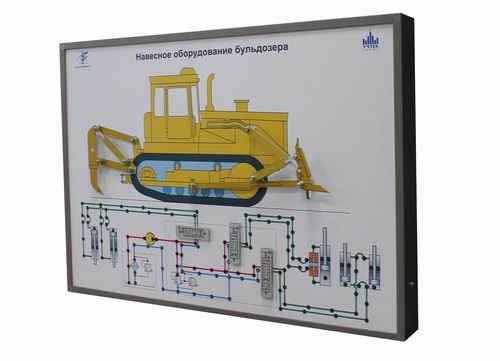

Описание. Стенд-планшет светодинамический с подвижными элементами представляет собой лицевую панель из МДФ толщиной не менее 8 мм в каркасе из ПВХ профиля шириной не менее 85мм с подвесами и задней стенкой из ДВП. На лицевой панели должна быть наклеена подложка с полноцветным графическим изображением бульдозера и принципиальной гидравлической схемы управления его навесным оборудованием. Для обеспечения демонстрации кинематики перемещения исполнительных органов бульдозера (рыхлитель и отвал), взаимодействия элементов гидросистемы и изменения направления движения гидравлической жидкости при этом, на лицевой панели должны быть закреплены светодиоды, подвижные макеты частей навесного оборудования бульдозера (рыхлитель и отвал) и управляющих гидрораспределителей. Ручное перемещение одного из макетов управляющих гидрораспределителей должно приводить к соответствующим изменениям в системе индикации работы гидросистемы и движению макетов отвала и/или рыхлителя. Макеты исполнительных механизмов выполнены из анодированного алюминия толщиной не менее 2 мм с цветным износоустойчивым изображением нанесенным методом металлографии. Макеты гидрораспределителей (в количестве, не менее 3 штук) выполнены по комбинированной схеме (подложка и основание из органического стекла, а лицевая панель из анодированного алюминия толщиной не более 0,5 мм с износоустойчивым изображением схемы распределителя нанесенным методом металлографии). Взаимное функционирование всех электромеханических элементов стенда-планшета должно осуществляться при помощи контроллера. Питание электрической схемы стенда должно осуществляться стандартным импульсным блоком питания. На боковой панели стенда должен быть установлен разъем сетевого шнура и выключатель блока питания.
Состав: стенд-планшет светодинамический с подвижными элементами «Навесное оборудование бульдозера» в соответствии с описанием; паспорт.
Технические характеристики стенда:
Наименование параметра Значение
Электропитание стенда переменный ток частотой 50 Гц, напряжение 220 В
потребляемая мощность, не более, Вт 50
Габаритные размеры, не более, мм 1200х100х850
Вес, не более, кг 8
