Описание

Стенд предназначен для проведения лабораторно-практических работ для студентов высших, средних и профессионально-технических учебных заведений с целью изучения влияния структурной помехи на достоверность приема информации при использовании простых и сложных широкополосных сигналов.

Состав

1. Модуль «Структурные помехи» (1 шт.)
2. Соединительные приборные провода (10 шт.)
3. Кабель USB 2.0 AM/BM (1 шт.)
4. Комплект учебно-методических пособий (2 шт.)

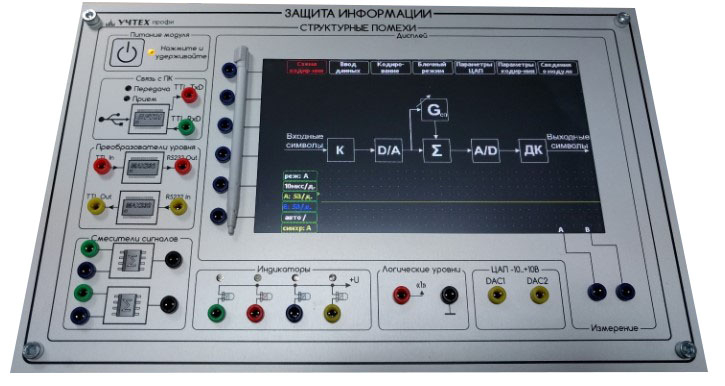

Модуль «Структурные помехи»
Состав модуля:

1. Блок управления питанием с ёмкостной клавишей управления и защитой от непреднамеренных нажатий;
2. Блок преобразователя интерфейса USB в асинхронный последовательный интерфейс с уровнями ТТЛ;
3. Преобразователь уровней сигналов ТТЛ к уровням RS232;
4. Преобразователь уровней сигналов RS232 к уровням ТТЛ;
5. Два смесителя-сумматора сигналов;
6. Дисплей управления с возможностью управления прикосновениями и шестью клеммами для ввода/вывода информации;
7. Блок сенсорного управления модулем;
8. Четыре светодиодных индикатора логических уровней;
9. Блок генерации уровня логического нуля и единицы;
10. Блок генератора выходных сигналов «ЦАП»;
11. Блок для осциллографического измерения.

Функциональные возможности модуля:

1. Ввод исходной информации через дисплейную клавиатуру, либо ввод с персонального компьютера с использованием интерфейса USB.
2. Кодирование информации с различными режимами перемежения. Данные выводятся на дисплее устройства.
3. Передача кодированной и некодированной информации через асинхронный последовательный порт, а также приём этой информации.
4. Преобразование уровней сигналов ТТЛ к уровням RS232 и обратно.
5. Генерирование помех различного типа. В устройстве встроено два независимых генератора помех, управление которыми осуществляется при помощи меню дисплея. Амплитуда помех выбирается в диапазоне от 0 до 10 вольт, частота периодичных помех выбирается в диапазоне от 10 до 50000 Герц. Доступные типы помех:
   • Постоянный синфазный сигнал.
   • Синусоидальный сигнал.
   • Прямоугольный.
   • Треугольный сигнал.
   • Белый шум.
6. Смешивание сигналов на двух сумматорах-смесителях.
7. Отображение информации на встроенном двухканальном осциллографе. Возможности осциллографа:
   • Возможность отображения первого канала / второго канала / двух каналов одновременно
   • 8 делений сетки отображения по вертикали и 32 деления отображения по горизонтали
   • Независимый выбор вертикального коэффициента отображения:
     • Выбор горизонтального коэффициента развёртки.
     • Выбор режима синхронизации.
     • Выбор источника синхронизации.
     • Выбор вертикального уровня срабатывания триггера развёртки при помощи дисплея.
     • Выбор горизонтального смещения сигнала при помощи дисплея.
8. Защита от неправильных коммутаций сигналов и коротких замыканий на землю.

Учебно-методическая часть

Комплект учебно-методических пособий состоит из трёх руководств: теоретическое, управление стендом и лабораторный практикум. Руководство по управлению описывает принципы работы с каждым узлом стенда. Лабораторный практикум позволяет изучить применение перемежающего устройства при передаче информации.

Лабораторный практикум

1. Корреляционные свойства сложных широкополосных сигналов с большой базой.
2. Условия подавления передаваемого сигнала структурной помехой.
3. Вероятность ошибочного приема сигналов на фоне аддитивных помех.
4. Вероятность ошибочного приема при наличии структурной помехи.
